DIP (Dual In-line Package, также DIL) — тип корпуса микросхем, микросборок и некоторых других электронных компонентов. Имеет прямоугольную форму с двумя рядами выводов по длинным сторонам. Может быть выполнен из пластика (PDIP) или керамики (CDIP). Керамический корпус применяется из-за схожего с кристаллом коэффициента температурного расширения. При значительных и многочисленных перепадах температур в керамическом корпусе возникают заметно меньшие механические напряжения кристалла, что снижает риск его механического разрушения или отслоения контактных проводников. Также, многие элементы в кристалле способны менять свои электрические характеристики под воздействием напряжений и деформаций, что сказывается на характеристиках микросхемы в целом. Керамические корпуса микросхем применяются в технике, работающей в жёстких климатических условиях.
Обычно в обозначении также указывается число выводов. Например, корпус микросхемы распространённой серии ТТЛ-логики 7400, имеющий 14 выводов, может обозначаться как DIP14.

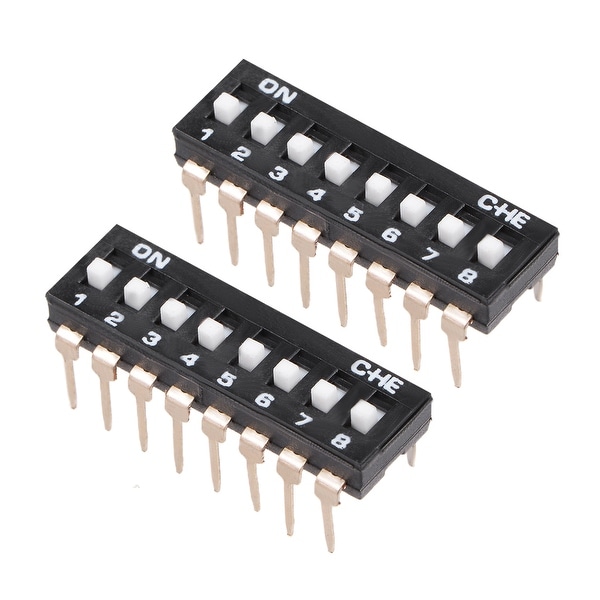

В корпусе DIP могут выпускаться различные полупроводниковые или пассивные компоненты — микросхемы, сборки диодов, транзисторов, резисторов, малогабаритные переключатели. Компоненты могут непосредственно впаиваться в печатную плату, также могут использоваться недорогие разъёмы для снижения риска повреждения компонента при пайке. На радиолюбительском жаргоне такие разъёмы именуются «панелька» или «кроватка». Бывают зажимные и цанговые. Последние имеют больший ресурс (на переподключение микросхемы), однако хуже фиксируют корпус.
Корпус DIP был разработан компанией Fairchild Semiconductor в 1965 году. Его появление позволило увеличить плотность монтажа по сравнению с применявшимися ранее круглыми корпусами. Корпус хорошо подходит для автоматизированной сборки. Однако, размеры корпуса оставались относительно большими по сравнению с размерами полупроводникового кристалла.
Корпуса DIP долгое время сохраняли популярность для программируемых устройств, таких как ПЗУ и простые ПЛИС (GAL) — корпус с разъёмом позволяет легко производить программирование компонента вне устройства. В настоящее время это преимущество потеряло актуальность в связи с развитием технологии внутрисхемного программирования.
Выводы
Нумерация выводов, вид сверху
Компоненты в корпусах DIP обычно имеют от 8 до 40 выводов, также существуют компоненты с меньшим или большим чётным количеством выводов.
Большинство компонентов имеет шаг выводов в 0,1 дюйма (2,54 миллиметра) и расстояние между рядами 0,3 или 0,6 дюйма (7,62 или 15,24 миллиметра). Стандарты JEDEC также определяют возможные расстояния между рядами 0,4 и 0,9 дюйма (10,16 и 22,86 миллиметров) с количеством выводов до 64, однако такие корпуса используются редко. В бывшем СССР и странах Восточного блока для корпусов DIP использовалась метрическая система и шаг выводов 2,5 миллиметра. Из-за этого советские аналоги западных микросхем плохо входят в разъёмы и платы, изготовленные для западных микросхем (и наоборот). Особенно остро это ощущается на корпусах с большим числом выводов.
Выводы нумеруются против часовой стрелки начиная с левого верхнего. Первый вывод определяется с помощью «ключа» — выемки на краю корпуса. Когда микросхема расположена маркировкой к наблюдателю и ключом вверх, первый вывод будет сверху и слева. Счёт идёт вниз по левой стороне корпуса и продолжается вверх по правой стороне.
Геометрические размеры
| Типоразмер | Максимальная длина корпуса, мм | Длина по ножкам, мм | Максимальная ширина корпуса, мм | Расстояние между ножками по ширине, мм |
|---|---|---|---|---|
| 4 контакта | 5,08 | 2,54 | 10,16 | 7,62 |
| 6 контактов | 7,62 | 5,08 | 10,16 | 7,62 |
| 8 контактов | 10,16 | 7,62 | 10,16 | 7,62 |
| 14 контактов | 17,78 | 15,24 | 10,16 | 7,62 |
| 16 контактов | 20,32 | 17,78 | 10,16 | 7,62 |
| 18 контактов | 22,86 | 20,32 | 10,16 | 7,62 |
| 20 контактов | 25,40 | 22,85 | 10,16 | 7,62 |
| 22 контакта | 27,94 | 25,40 | 10,16 | 7,62 |
| 24 контакта | 30,48 | 27,94 | 10,16 | 7,62 |
| 28 контактов | 35,56 | 33,02 | 10,16 | 7,62 |
| 32 контакта | 40,64 | 38,10 | 10,16 | 7,62 |
| 22 контакта (широкий) | 27,94 | 25,40 | 12,70 | 10,16 |
| 24 контакта (широкий) | 30,48 | 27,94 | 17,78 | 15,24 |
| 28 контактов (широкий) | 35,56 | 33,02 | 17,78 | 15,24 |
| 32 контакта (широкий) | 40,64 | 38,10 | 17,78 | 15,24 |
| 40 контактов | 50,80 | 48,26 | 17,78 | 15,24 |
| 42 контакта | 53,34 | 50,08 | 17,78 | 15,24 |
| 48 контактов | 60,96 | 58,42 | 17,78 | 15,24 |
| 64 контакта | 81,28 | 78,74 | 25,40 | 22,86 |
В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. |
Типы корпусов импортных микросхем
Корпус — это часть конструкции микросхемы, предназначенная для защиты от внешних воздействий и для соединения с внешними электрическими цепями посредством выводов. Корпуса стандартизованы для упрощения технологического процесса изготовления изделий из разных микросхем. Число стандартных корпусов исчисляется сотнями!
Ниже представлены наиболее распространенные серии корпусов импортных микросхем.
Для просмотра чертежей корпусов микросхем кликните ссылку с названием типа корпуса или на соответствующую типу корпуса картинку.
|
DIP (Dual In-line Package, также DIL) — тип корпуса микросхем, микросборок и некоторых других электронных компонентов для монтажа в отверстия печатной платы. |
SOIC или просто SO (small-outline integrated circuit), а также SOP (Small-Outline Package) корпус микросхем , предназначенный для поверхностного монтажа, занимающий на печатной плате на 30-50% меньше площади чем аналогичный корпус DIP, а также имеющий на 50-70% меньшую толщину. Обычно в обозначении также указывается число выводов. |
|
SIP (Single In-line Package) – плоский корпус для вертикального монтажа в отверстия печатной платы, с одним рядом выводов по длинной стороне. Обычно в обозначении также указывается число выводов. |
QFP (Quad Flat Package) — плоский корпус с четырьмя рядами контактов. Представляет собой квадратный корпус с расположенными по краям контактами. |
|
LCC (Leadless Chip Carrier) представляет собой низкопрофильный квадратный керамический корпус с расположенными на его нижней части контактами, предназначенный для поверхностного монтажа. |
PLCC (Plastic Leaded Chip Carrier) и СLCC (Ceramic Leaded Chip Carrier) представляют собой квадратный корпус с расположенными по краям контактами, предназначенный для установки в специальную панель (часто называемую «кроваткой»). |
|
TSOP (Thin Small-Outline Package) тонкий малогабаритный корпус, разновидность SOP корпуса микросхем. Часто применяется в области DRAM, особенно для упаковки низковольтных микросхем из-за их малого объёма и большого количества штырьков. |
SSOP (Shrink small-outline package) (уменьшенный малогабаритный корпус) разновидность SOP корпуса микросхем , предназначенного для поверхностного монтажа. |
|
ZIP (Zigzag-In-line Package) — плоский корпус для вертикального монтажа в отверстия печатной платы со штырьковыми выводами, расположенными зигзагообразно. |
Имеет прямоугольную форму с двумя рядами выводов по длинным сторонам. Может быть выполнен из пластика (PDIP) или керамики (CDIP). Обычно в обозначении также указывается число выводов.
Существуют также другие варианты: TQFP (Thin QFP) — с малой высотой корпуса,
